Λεπτομέρειες προϊόντος:
|
|
| Όνομα προϊόντος: | Καλώδιο ασφαλείας συγκράτησης σωλήνων υψηλής πίεσης |
|---|---|
| Τύπος προϊόντος: | Σύνδεση σωλήνων καλωδίων / σύνδεση μαστιγίσματος σωλήνων |
| Υλικό: | Γαλβανισμένο σχοινί καλωδίων χάλυβα/σχοινί καλωδίων ανοξείδωτου χάλυβα/PVC που ντύνεται σχοινί καλωδίων |
| Διάμετρος καλωδίου: | 3 χιλ., 4 χιλ., 5 χιλ., 6 χιλ., 8 χιλ., 10 χιλ. ή προσαρμοσμένος |
| Συνολικό μήκος: | 300 χιλ., 450 χιλ., 600 χιλ., 900 χιλ., 1200 χιλ., 1500 χιλ. ή προσαρμοσμένος |
| Εφαρμογή: | Υδραυλικός σωλήνας/σωλήνας υψηλής πίεσης/σωλήνας εξόρυξης/σωλήνας μηχανημάτων κατασκευών/βιομηχανικός σωλήνας |
|
Πληρωμή & Όροι αποστολής:
|
|
| Ελάχιστη ποσότητα παραγγελίας: | 300-500 σύνολα, διαπραγματεύσιμα για προσαρμοσμένες διαταγές |
| Τιμή: | Διαπραγματεύσιμο σύμφωνα με το υλικό, τη διάμετρο, το μήκος, την τελική τοποθέτηση και την ποσότητα |
| Λεπτομέρειες συσκευασίας: | Εξαγωγή χαρτοκιβώτιο, παλέτα, ξύλινη περίπτωση, χονδρική συσκευασία, ετικέτα γραμμικού κώδικα ή συσκευασία cOem |
| Χρόνος παράδοσης: | 15-30 ημέρες μετά την επιβεβαίωση παραγγελίας διαταγή δείγματος συνήθως 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, εμπορική διασφάλιση Alibaba ή διαπραγματεύσιμη |
| Μέθοδος αποστολής: | Express, αεροπορική μεταφορά, θαλάσσια μεταφορά ή αποστολέας που ορίζεται από τον πελάτη |
|
Πληροφορίες λεπτομερειών |
|||
| Τύπος | Συκράτηση σωλήνων υψηλής πίεσης / Συκράτηση μαστιγίσματος σωλήνων | Υλικό | Γαλβανισμένος χάλυβας/ανοξείδωτο χάλυβα/PVC που ντύνεται με καλώδιο σχοινί |
|---|---|---|---|
| Σειρά διάμετρου | 3 mm-10 mm ή προσαρμοσμένος | Σειρά μήκους | 300 mm-1500 mm ή προσαρμοσμένος |
| Δομή καλωδίων | 7×7 / 7×19 / 6×19 / 6×37 | End Τύπος | Μαλακό μάτι/δάχτυλο μάτι/βρόχος Ferrule/πιάτο μπουλώνων/προσαρμογή συνήθειας |
| Τελείωση επιφάνειας | Γαλβανισμένος/ανοξείδωτος χάλυβας/PVC που ντύνεται/νάιλον που ντύνεται | Υπηρεσία | OEM/ODM/παραγωγή δειγμάτων/συνήθεια συσκευασίας |
| Υψηλό φως: |
hydraulic hose restraint,high pressure hose restraint |
||
Περιγραφή προϊόντος
Καλώδιο ασφαλείας συγκράτησης σωλήνων υψηλής πίεσης είναι μια προσαρμοσμένη συναρμολόγηση καλωδίων σχοινιών σχεδιασμένη για υδραυλικούς σωλήνες, σωλήνες υψηλής πίεσης και συνδέσεις βαρέων βιομηχανικών σωλήνων. Χρησιμοποιείται ως δευτερεύουσα συσκευή συγκράτησης για συστήματα σωλήνων εγκατεστημένα σε κατασκευαστικά μηχανήματα, εξοπλισμό εξόρυξης, υδραυλικές μονάδες ισχύος, ναυτιλιακό εξοπλισμό, εξοπλισμό πετρελαϊκών πεδίων και βιομηχανικά συστήματα συντήρησης.
Το καλώδιο συγκράτησης σωλήνων κατασκευάζεται από σχοινί από χάλυβα υψηλής αντοχής και μπορεί να προμηθευτεί με μαλακά μάτια, δάχτυλα, βρόχους ferrule, πλάκες μπουλόνων, αλεξίδες, προστασία ελατηρίων ή προσαρμοσμένα εξαρτήματα τέλους. Οι επιλογές γαλβανισμένου χάλυβα, ανοξείδωτου χάλυβα και επικαλυμμένων καλωδίων είναι διαθέσιμες ανάλογα με τα διαφορετικά περιβάλλοντα εργασίας.

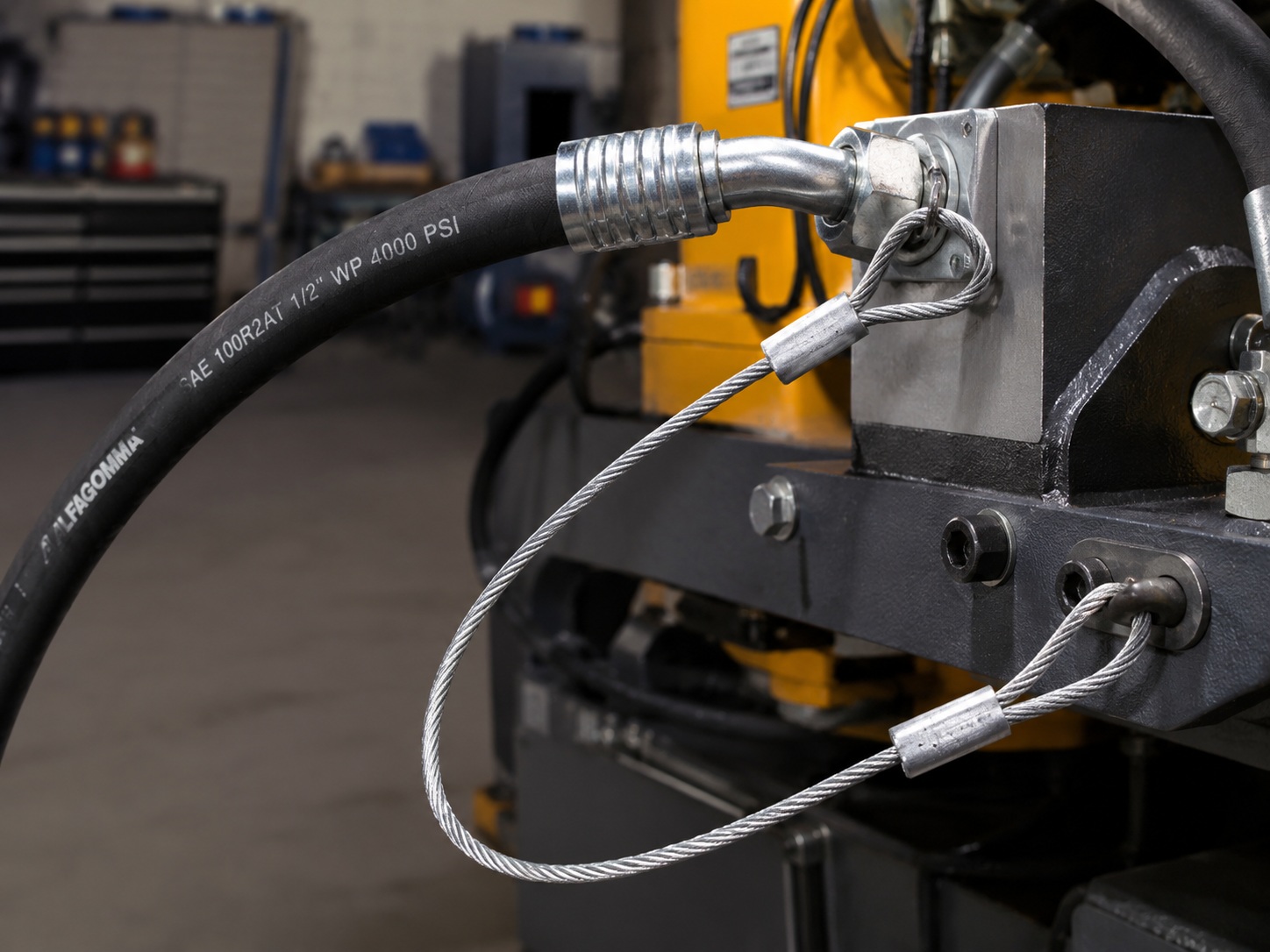

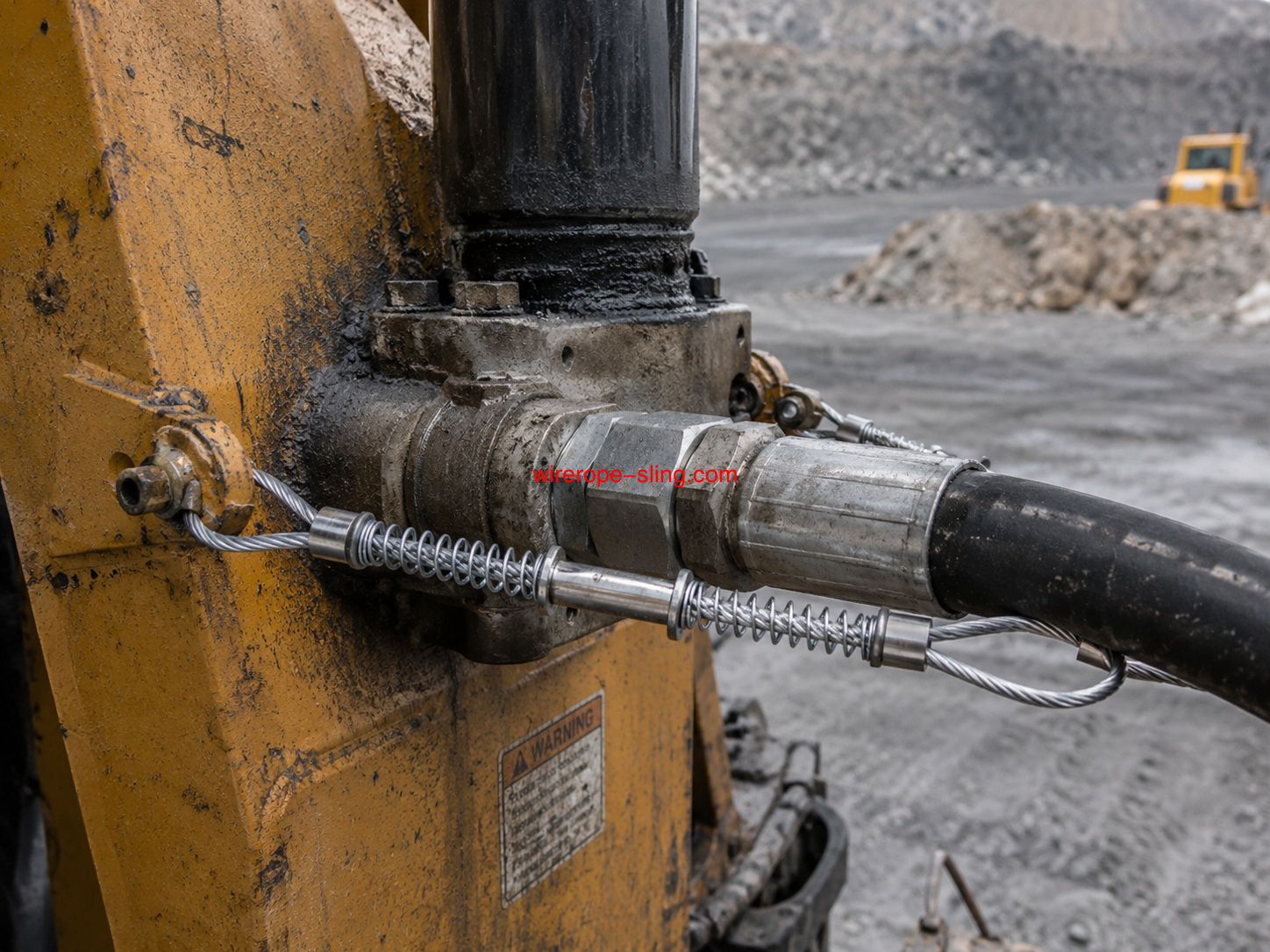

Προσαρμοσμένο καλώδιο ασφαλείας συγκράτησης σωλήνων υψηλής πίεσης για την προστασία των υδραυλικών σωλήνων και των βιομηχανικών σωλήνων.
| στοιχείο | Πρότυπο Options | Προσαρμοσμένη Options |
|---|---|---|
| Διάμετρος καλωδίου | 3 χιλ., 4 χιλ., 5 χιλ., 6 χιλ., 8 χιλ., 10 χιλ. | Προσαρμοσμένη σύμφωνα με το μέγεθος του σωλήνα και application |
| Συνολικό μήκος | 300 mm, 450 mm, 600 mm, 900 mm, 1200 mm, 1500 mm | Προσαρμοσμένο μήκος διαθέσιμο |
| Constructio καλώδιο σχοινίn | 7×7, 7×19, 6×19, 6×36, 6×37 | Επιλέγονται σύμφωνα με την ευελιξία και την ανάγκη αντοχής |
| Βαθμός υλικού | Γαλβανισμένος χάλυβας άνθρακα, ανοξείδωτο 304, ανοξείδωτο 316 | Άλλο υλικό διαθέσιμο κατόπιν αιτήματος |
| Τέλος διαμόρφωσηςn | Μαλακό μάτι, δάχτυλο μάτι, βρόχος ferrule, πλάκα μπουλόνων, δεσμευμένη σύνδεσηn | Ειδικό σχέδιο τερματικού ή πελάτη διαθέσιμο |
| Μανίκι / Ferrule | Μανίκι αλουμινίου, μανίκι χαλκού, χάλυβα ferrule | Προσαρμοσμένο μέγεθος μανίκιων και υλικό |
| Επεξεργασία επιφάνειας | Γαλβανισμένο, γυαλισμένο ανοξείδωτο χάλυβα, με επίστρωση PVC, με επίστρωση νάιλον | Χρωματική επίστρωση και ετικέτα ταυτοποίησης διαθέσιμη |
| Προαιρετικό Protection | Πείρα άνοιξης, επίστρωση PVC, μανίκι νάιλον | Διαθέσιμη μερική ή πλήρης προστασία |
| Μέθοδος παραγωγής | Κοπή, βρόχος, υδραυλικό swaging, συναρμολόγηση | Κατασκευάζονται σύμφωνα με δείγμα, σχέδιο ή specification |
| Επιθεώρησηn | Έλεγχος διαστάσεων, έλεγχος εμφάνισης, έλεγχος σφιγίσματος μανίκιων | Προαιρετική έκθεση δοκιμής έντασης και επιθεώρησης |
Η σωστή προδιαγραφή συγκράτησης σωλήνα πρέπει να επιλεγεί σύμφωνα με την εξωτερική διάμετρο του σωλήνα, το μέγεθος σύνδεσης, την απόσταση εγκατάστασης, το περιβάλλον εργασίας και την απαιτούμενη μέθοδο σύνδεσης. Ο ακόλουθος πίνακας αναφέρεται στη γενική επιλογή προϊόντος.
| Διάμετρος καλωδίου | Τυπικό μήκος | Προτεινόμενος τύπος σωλήνα | Κοινός τύπος τέλους | Συνιστώμενη εφαρμογήn |
|---|---|---|---|---|
| 3 χιλ. | 300–500 mm | Μικρός σωλήνας αέρα / ελαφρός υδραυλικός σωλήνας | Μαλακός βρόχος/ferrule loop | Ελαφρύ εξοπλισμό και χρήση εργαστηρίων |
| 4 χιλ. | 450–700 mm | Αεροσωλήνας / τυποποιημένος υδραυλικός σωλήνας | Μαλακός βρόχος / δάχτυλο μάτι | Μαλάκας συμπιεστή, υδραυλικό εργαλείοs |
| 5 χιλ. | 600–900 mm | Υδραυλικός σωλήνας υψηλής πίεσης | Θίμπλ μάτι/ferrule loop | Υδραυλικές μονάδες ισχύος, κατασκευαστικά μηχανήματα |
| 6 χιλ. | 700–1200 mm | Βαρύ σωλήνα υψηλής πίεσης | Δίχτυλο μάτι/πλάκα μπουλόνων | Εξοπλισμός εξόρυξης, μηχανές γεώτρησης, σωλήνες άμμου |
| 8 mm και άνω | 900 mm ή προσαρμοσμένη | Μεγάλος βιομηχανικός σωλήνας / σωλήνας βαρέου εξοπλισμού | Πλάκα μπουλόνων/αλεξίδες/προσαρμοσμένο τερματικό | Μηχανήματα εξόρυξης, ναυτιλίας, υπεράκτιας και βαρέων εργασιών |
Το σύνολο συγκράτησης σωλήνων μπορεί να σχεδιαστεί με διαφορετικές δομές ανάλογα με τις απαιτήσεις εγκατάστασης. Τα τυποποιημένα προϊόντα συνήθως περιλαμβάνουν καλώδιο σχοινί, ferrules και βρόχους άκρα. Οι βαριές εκδόσεις μπορούν να προμηθευτούν με δάχτυλα, πλάκες μπουλόνων, αλεξίδες ή προστασία ελατηρίων.

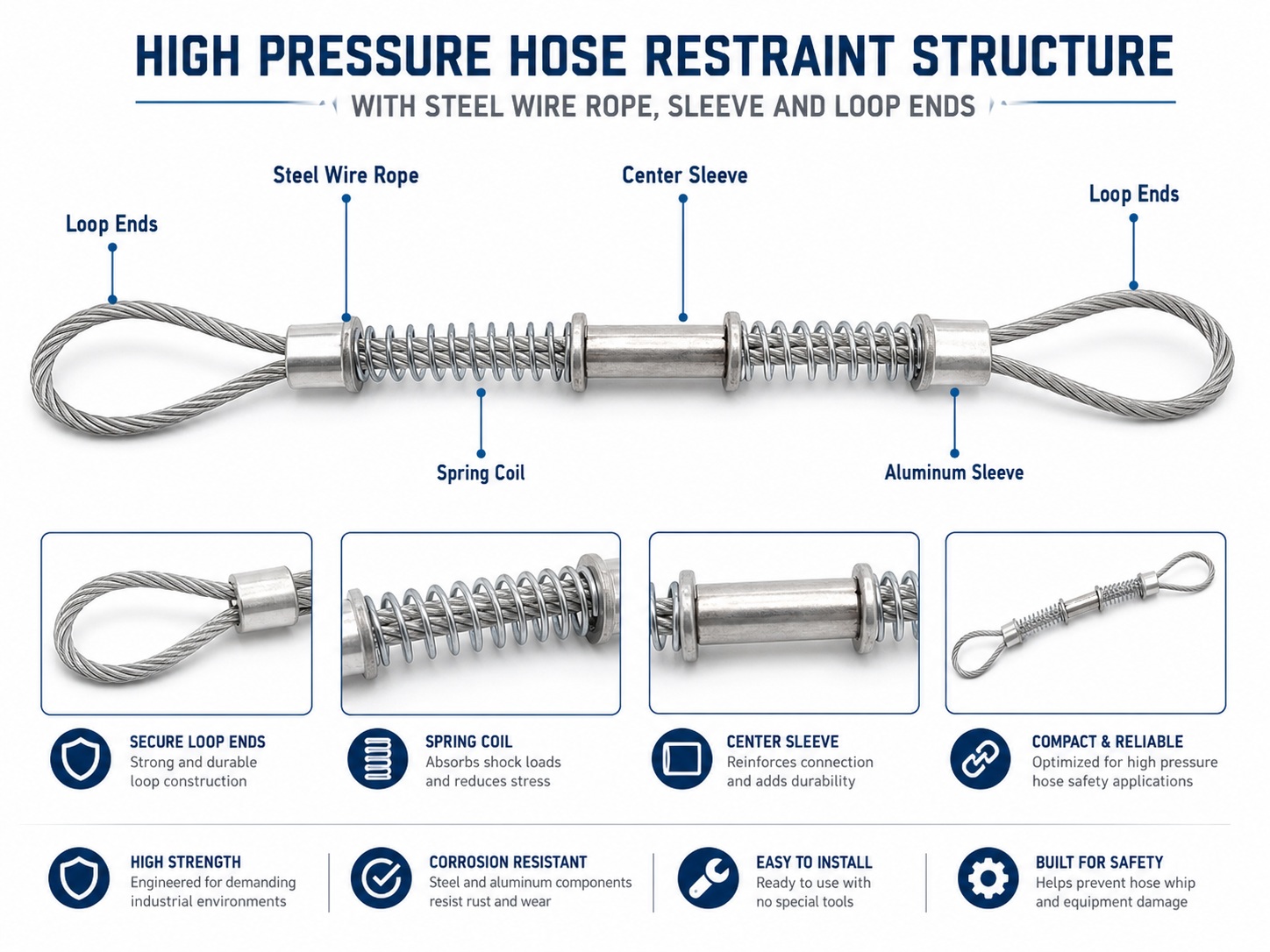

Κύρια δομή του συστήματος συγκράτησης σωλήνων υψηλής πίεσης: καλώδιο σχοινί, ferrule, άκρο βρόχου, δαχτυλό και προαιρετική προστασία ελατηρίων.
| Συστατικό | λειτουργίαn | Διαθέσιμο Options |
|---|---|---|
| Χάλυβα καλώδιο σχοινί | Κύριο σώμα καλωδίου για συγκράτηση και σύνδεσηn | Γαλβανισμένος χάλυβας, ανοξείδωτο 304, ανοξείδωτο 316, επικαλυμμένο καλώδιο σχοινί |
| Ferrule / μανίκι | Χρησιμοποιείται για τη διαμόρφωση βρόχου και τη σταθεροποίηση τέλους | Μανίκι αλουμινίου, μανίκι χαλκού, χάλυβα ferrule |
| Τέλος βρόχου | Χρησιμοποιείται για τη σύνδεση με το σωλήνα, τη σύνδεση ή το σταθερό σημείο | Μαλακό μάτι, δάχτυλο μάτι, προσαρμοσμένο μέγεθος ματιών |
| Θίμπλ | Προστατεύει τον βρόχο από παραμόρφωση και abrasion | Γαλβανισμένο δάχτυλο, δάχτυλο από ανοξείδωτο χάλυβα |
| Πείρα άνοιξης | Βελτιώνει την κάμψη καλωδίων και την προστασία από την τριβήn | Μερική προστασία ελατηρίων ή προστασία ελατηρίων πλήρους μήκουςn |
| Τερματική τοποθέτηση | Χρησιμοποιείται για ειδική απαίτηση τοποθέτησηςs | Πλάκα μπουλόνων, αλεξίδες, γάντζος, πλάκα ματιών, προσαρμοσμένο τερματικό |
| Υλικό | Κύριο χαρακτηριστικόs | Συνιστώμενο περιβάλλον εργασίας |
|---|---|---|
| Galvanized Χάλυβα καλώδιο σχοινί | Οικονομικά αποδοτικό, ανθεκτικό, κατάλληλο για γενική βιομηχανική χρήση | Εργοστάσια, κατασκευαστικά μηχανήματα, υδραυλικός εξοπλισμός, εσωτερική και γενική εξωτερική χρήση |
| Ανοξείδωτο 304 καλώδιο σχοινί | Καλή αντοχή στη διάβρωση και καθαρή εμφάνιση | Εξωτερικό, υγρό περιβάλλον, θαλάσσια συντήρηση, τρόφιμα ή καθαρό βιομηχανικό περιβάλλον |
| Ανοξείδωτο 316 καλώδιο σχοινί | Υψηλότερη αντοχή στη διάβρωση από το ανοξείδωτο 304 | Θάλασσα, υπεράκτια, χημικά εργοστάσια, υψηλής υγρασίας ή διαβρωτικό περιβάλλονs |
| PVC/νάιλον ντυμένο καλώδιο σχοινί | Προστασία επιφάνειας, ευκολότερος χειρισμός, προαιρετική ταυτοποίηση χρώματοςn | Εφαρμογές που απαιτούν προστασία επιφάνειας καλωδίων ή χρωματική σήμανση ασφαλείας |

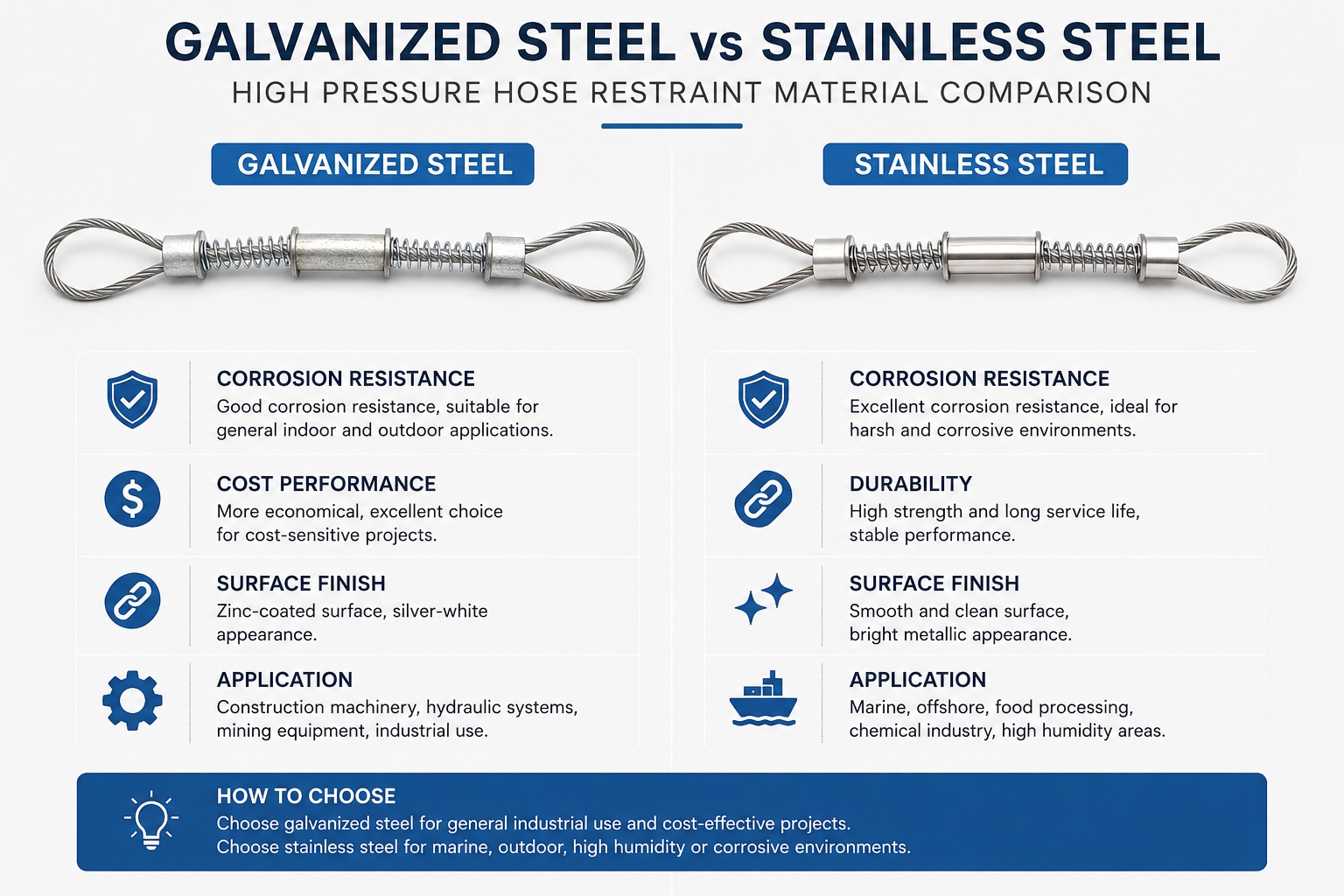

Γαλβανισμένος χάλυβας, ανοξείδωτο χάλυβα και επικαλυμμένο καλώδιο σχοινί επιλογές για διαφορετικά περιβάλλοντα εργασίας.

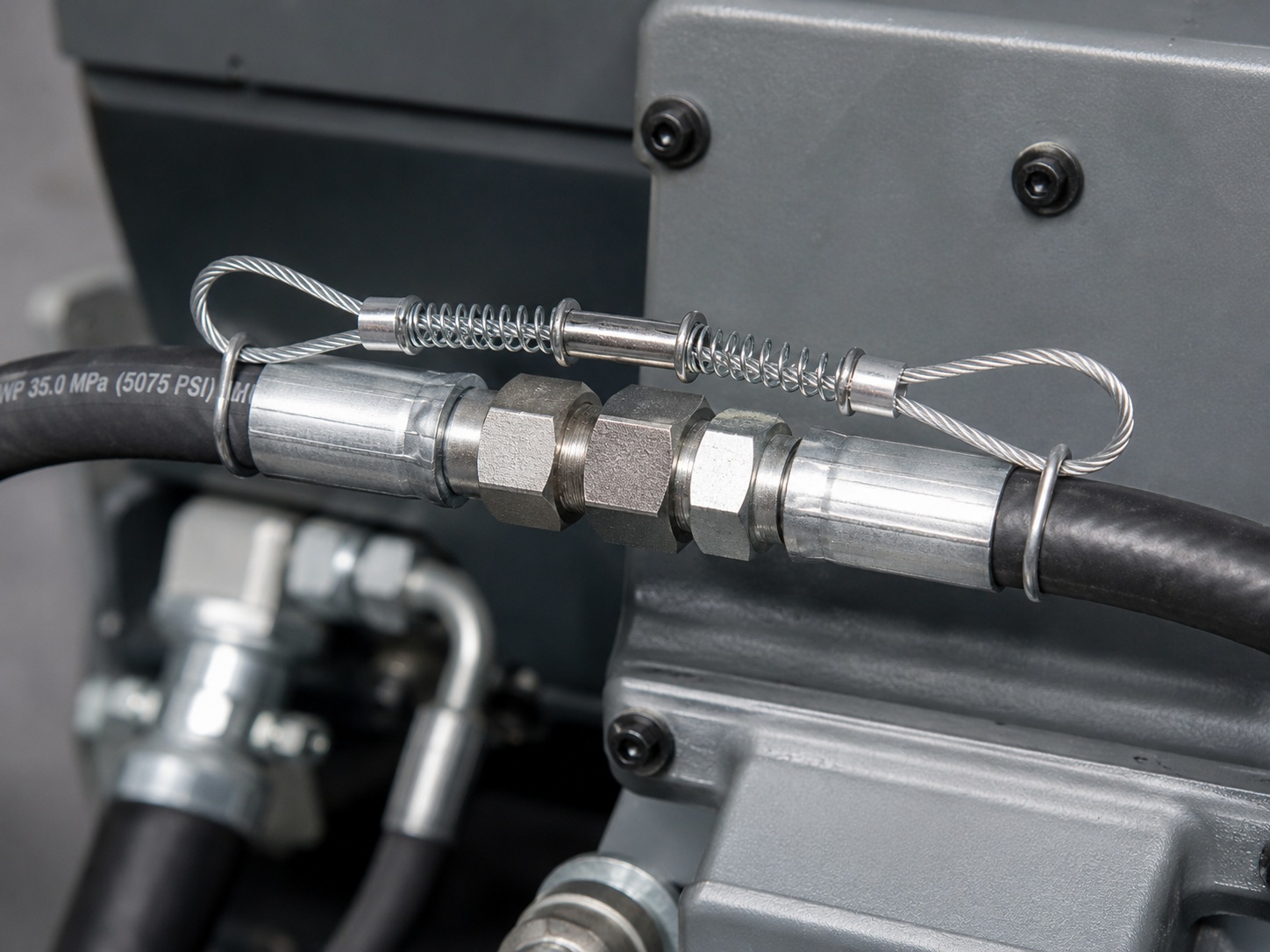

Υδραυλικές μονάδες ισχύος, υδραυλικές πρέσες, υδραυλικά εργαλεία, συστήματα ανύψωσης και βιομηχανικές υδραυλικές γραμμές.

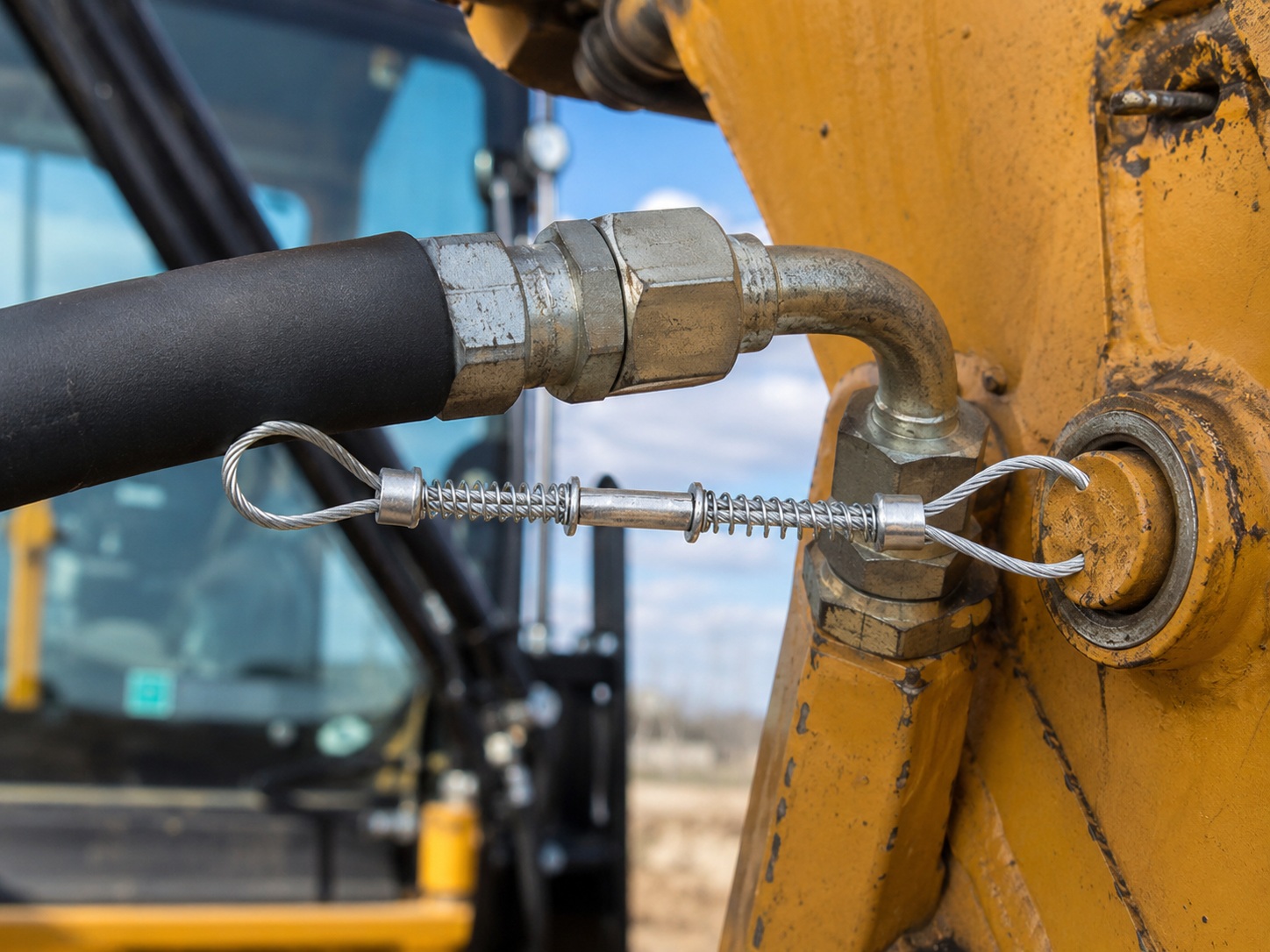

Εκσκαφείς, φορτωτές, γερανοί, γεωτρήσεις, εξοπλισμός σκυροδέματος και κινητές υδραυλικές μηχανές.
Υδραυλικά εργαλεία εξόρυξης, εξοπλισμός γεώτρησης βράχων, οχήματα εξόρυξης και συστήματα συντήρησης βαρέων εργασιών.

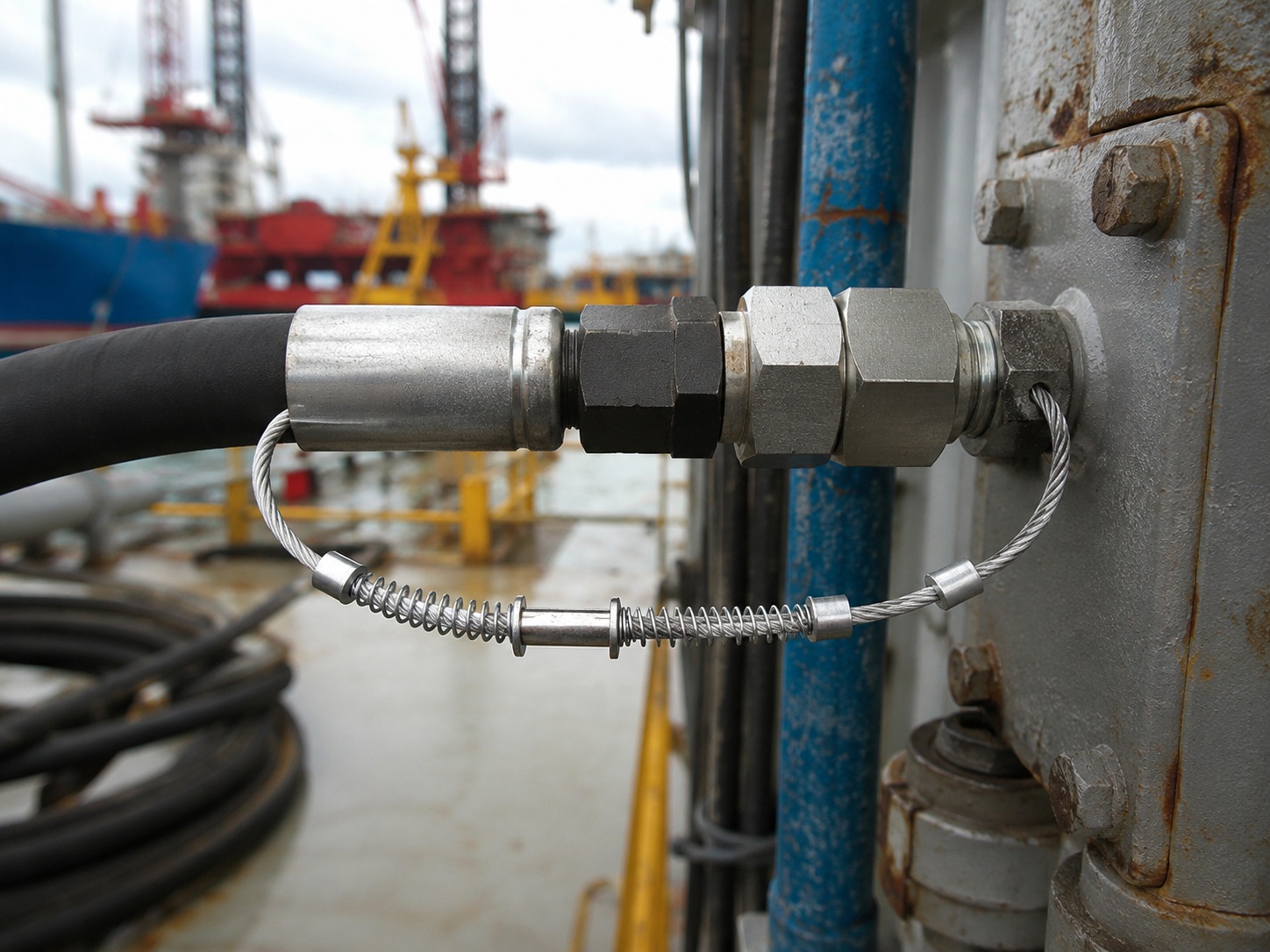

Εξοπλισμός ναυπηγείων, υπεράκτια υδραυλικά συστήματα, θαλάσσια συντήρηση και υγρά περιβάλλοντα εργασίας.
Μπορούμε να κατασκευάσουμε συναρμολόγια συγκράτησης σωλήνων υψηλής πίεσης σύμφωνα με τα σχέδια, τα δείγματα ή τις τεχνικές απαιτήσεις των πελατών. Οι ακόλουθες παραμέτροι μπορούν να προσαρμοστούν για διαφορετικά συστήματα σωλήνων:
| Προσαρμοσμένη διάμετρος | Η διάμετρος του καλωδίου μπορεί να επιλεγεί ανάλογα με το μέγεθος του σωλήνα και τη σοβαρότητα της εφαρμογής. |
| Προσαρμοσμένο μήκος | Το συνολικό μήκος μπορεί να γίνει σύμφωνα με την απόσταση σύνδεσης και τη θέση εγκατάστασης. |
| Προσαρμοσμένη τελική τοποθέτηση | Μαλακό μάτι, δάχτυλο μάτι, πλάκα μπουλόνων, αλυσίδα, γάντζος ή ειδικό τερματικό διαθέσιμο. |
| Προσαρμοσμένη Protection | Πείρα άνοιξης, επίστρωση PVC, μανίκι νάιλον or other surface protection available. |
| Προσαρμοσμένη συσκευασία | Μαζική συσκευασία, συσκευασία χαρτοκιβωτίων, ετικέτα γραμμικού κώδικα, ιδιωτική ετικέτα και συσκευασία OEM διαθέσιμη. |
Η διαδικασία παραγωγής περιλαμβάνει την κοπή καλωδίου, τη διαμόρφωση βρόχου, την πίεση μανίκιων, τη συναρμολόγηση τελικής τοποθέτησης, την επιθεώρηση επιφάνειας και τον έλεγχο διαστάσεων. Για προσαρμοσμένες παραγγελίες, η επιβεβαίωση δείγματος μπορεί να ρυθμιστεί πριν από τη μαζική παραγωγή.
Παραγωγή συναρμολόγησης καλωδίων σχοινιών με υδραυλικό τύπο swaging και προαιρετική μηχανή δοκιμής τραβής.
| Επιθεώρησηn στοιχείο | Επιθεώρησηn Content |
|---|---|
| Έλεγχος διαστάσεων | Συνολικό μήκος, μέγεθος βρόχου, διάμετρος σχοινίου και θέση μανίκιουn |
| Έλεγχος Εμφάνισης | Επιφάνεια καλώδιου σχοινίου, κατάσταση επικάλυψης, σπασμοί, παραμόρφωση και φινίρισμα μανίκιων |
| Έλεγχος Swaging | Θέση πίεσης μανίκιων, συνέπεια σφιγίσματος και ποιότητα σχηματισμού βρόχου |
| Έλεγχος συναρμολόγησης | Τελική ευθυγράμμιση, θέση δαχτυλίου και τερματική εγκατάστασηn |
| Προαιρετική δοκιμή | Δοκιμή τραβής ή δοκιμή εκτατικής απόδοσης σύμφωνα με την απαίτηση του πελάτη |
Για ακριβή αναφορά και σύσταση προδιαγραφών, παρακαλούμε να παρέχετε τις ακόλουθες πληροφορίες:
Εξωτερική διάμετρος σωλήνα και μέγεθος σύνδεσης
Απόσταση σύνδεσης ή απαιτούμενο συνολικό μήκος
Προτιμώμενη διάμετρος καλωδίου και κατασκευήn
Απαιτούμενο υλικό: γαλβανισμένος χάλυβας, ανοξείδωτο 304, ανοξείδωτο 316 ή επικαλυμμένο καλώδιο σχοινί
Τύπος τέλους: μαλακό μάτι, δάχτυλο μάτι, πλάκα μπουλόνων, αλυσίδα ή προσαρμοσμένο τερματικό
Περιβάλλον εργασίας: εσωτερικό, εξωτερικό, θαλάσσιο, εξόρυξη, κατασκευή ή διαβρωτικό περιβάλλον
Ποσότητα παραγγελίας, απαίτηση συσκευασίας και απαίτηση δείγματος
Σχέδιο, δείγμα φωτογραφίας ή τεχνικές προδιαγραφές εάν είναι διαθέσιμα
Στείλτε μας το μέγεθος του σωλήνα, το μήκος του καλωδίου, την απαίτηση υλικού και το σχεδιασμό τελικής τοποθέτησης. Μπορούμε να παρέχουμε προσαρμοσμένες λύσεις συγκράτησης σωλήνων συρματόσχοινων για υδραυλικά και βιομηχανικά συστήματα σωλήνων.
